亚州一区二区三区AV,bbbbbxxxxx精品农村野外,无码国产精品一区二区免费7,亚洲视频在线免费观看

1363-0011-365

0757-87380082

 > 行業(yè)資訊

新聞資訊

news

服務(wù)熱線：

1363-0011-365

鋁型材散熱器深加工技術(shù)及工藝介紹


發(fā)布者：永裕金屬   發(fā)布時(shí)間：2021-8-30 10:00:58

　　
　　今天永裕小編給大家介紹的是：散熱器鋁型材深加工過程以及生產(chǎn)的工藝，同樣一款產(chǎn)品用不同的生產(chǎn)工藝會(huì)有不一樣的結(jié)果。很多人對鋁型材散熱器加工的成型過程感到很好奇，很好奇是怎樣加工讓它成為這個(gè)樣子，并且散熱效果這么突出的？看完你就知道啦！

　　鋁壓鑄技術(shù)

　　除了鋁擠壓技術(shù)之外，另外還經(jīng)常用來制造散熱過程中的鋁壓鑄，鋁錠熔化成液體，填充到金屬模型中，使用壓鑄機(jī)直接壓鑄成型的散熱片，使用壓力法可以制成各種翅片立體形狀，散熱片可根據(jù)需要制作復(fù)雜的形狀，還可與風(fēng)扇和氣流方向做出分流效果的散熱片，并且可以制成薄而致密的翅片，以增加冷卻面積，因?yàn)楣に嚭唵味冶粡V泛使用。常用的壓鑄鋁合金為ADC12，由于壓鑄成型性能好，適用于薄鑄件，但導(dǎo)熱系數(shù)差（約96W/mK），現(xiàn)在國產(chǎn)AA1070鋁合金材料作為壓鑄材料，導(dǎo)熱系數(shù)高達(dá)200W/mK左右，散熱好。

　　但是，對于AA1070鋁壓鑄散熱器而言，其一些本身就無法克服固有的缺陷：

　?。?）壓鑄表面流紋巖和過度氧化渣，會(huì)降低傳熱效果。

　?。?）內(nèi)收縮高時(shí)，導(dǎo)熱率降低（K<200W/m·K）。

　?。?）霉菌易受侵蝕，壽命縮短。

　　（4）成型性差，不適合于薄鑄件。

　　（5）材質(zhì)柔軟，易變。

　　隨著CPU頻率的不斷提高，為了達(dá)到更好的散熱效果，使用壓鑄工藝生產(chǎn)鋁散熱器體積不斷增加，對散熱器的安裝帶來了很多問題，而這個(gè)工藝生產(chǎn)的散熱片有效冷卻面積有限，為了達(dá)到更好的散熱效果勢必會(huì)改善風(fēng)機(jī)風(fēng)量，增加風(fēng)機(jī)流量會(huì)產(chǎn)生更大的噪音。

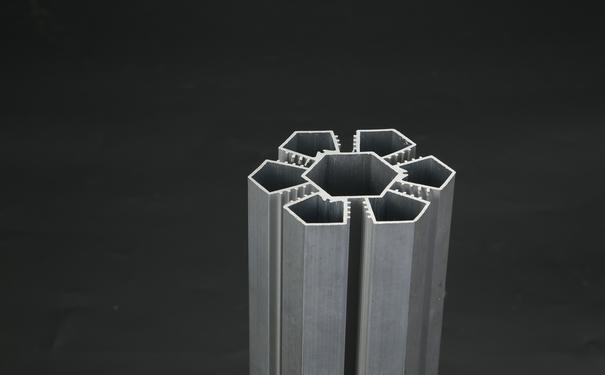

鋁擠壓技術(shù)生產(chǎn)的擠壓型材


　　鋁擠壓技術(shù)

　　鋁擠壓技術(shù)簡單地說，鋁錠加熱到約520-540℃，在高壓下使鋁流通過槽與擠出模具，使散熱器早期胚胎，然后散熱器上的胚胎切割，切割槽和其他處理后，我們做了共同的散熱器。鋁擠壓技術(shù)更容易實(shí)現(xiàn)，設(shè)備成本相對較低，而且在早期的低端市場也被廣泛應(yīng)用。常用的AA6063鋁擠壓材料，具有良好的導(dǎo)熱性（約160-180W/m·K）和加工性。然而，由于其自身材料的局限性，翅片的厚度和長度的比例不能超過1:18，因此在有限的空間內(nèi)難以提高冷卻面積，因此鋁散熱片的冷卻效果是差勁，難以競爭今天上漲的高頻CPU。

　　可撓性制程

　　柔性工藝由第一銅或鋁板，成型機(jī)成一體式散熱片，然后使用穿刺模將固定在底板上，然后使用高頻金屬焊接機(jī)，并將加工底座焊接在一起，由于連續(xù)粘合的工藝，適合厚度比散熱片厚，而散熱片整體形狀，有利于導(dǎo)熱的連續(xù)性，散熱片厚度僅為0.1mm，可大大降低材料的要求，并在熱量吸收重量最大傳熱面積。為了實(shí)現(xiàn)批量生產(chǎn)，并且在界面阻抗接口時(shí)克服，上下兩層處理部分同時(shí)進(jìn)料，自動(dòng)化一直是過程，上下層聯(lián)合采礦高頻焊接，材料融合防止界面阻抗建立高強(qiáng)度，密切間隔散熱片。由于該方法是連續(xù)的，它可以批量生產(chǎn)，并且由于重量的顯著降低，提高性能，可以提高傳熱效率。

　　鍛造制程

　　鍛造工藝就是將鋁塊加熱后將鋁塊加熱至降伏點(diǎn)，利用高壓充滿模具內(nèi)而形成的，它的優(yōu)點(diǎn)是鰭片高度可以達(dá)到50mm以上，厚度1mm以下，能夠在相同的體積內(nèi)得到最大的散熱面積，而且鍛造容易得到很好的尺寸精度和表面光潔度。但鍛造時(shí)，由于冷卻塑性流變時(shí)會(huì)有頸縮現(xiàn)象，使散熱片易有厚薄、高度不均的情況產(chǎn)生，進(jìn)而影響散熱效率，因金屬的塑性低，變形時(shí)易產(chǎn)生開裂，變形抗力大，需要大噸位(500噸以上)的鍛壓機(jī)械，也正因?yàn)樵O(shè)備和模具的高昂費(fèi)用而導(dǎo)致產(chǎn)品成本極高。且因設(shè)備及模具費(fèi)用高昂，除非大量生產(chǎn)否則成本過高。

　　以上就是關(guān)于鋁型材散熱器的一些深加工技術(shù)工藝的介紹。佛山三水永裕鋁合金型材廠家是一家成立于2003年的專業(yè)鋁型材定制開模生產(chǎn)廠家，提供鋁型材開模、加工、表面處理和物流一站式服務(wù)。

　　鋁型材散熱器相關(guān)介紹：鋁合金型材散熱器有哪些優(yōu)點(diǎn)？     散熱器型材用什么鋁合金牌號

　　文章整理：永裕金屬www.lizibo.cn

上一篇：鋁型材散熱器合理的設(shè)計(jì)原則是什么？ 下一篇：鋁型材散熱器報(bào)價(jià)？（散熱器鋁型材加工報(bào)價(jià)計(jì)算）

返回上一頁

返回首頁
服務(wù)熱線：1363 0011 365

手 機(jī)：13630011365

傳 真：0757-87380002

地 址：廣東省佛山市三水區(qū)樂平工業(yè)園樂盛路20號

微信掃一掃
聯(lián)系我們

Copyright 2018 佛山市三水永裕金屬制品有限公司 版權(quán)所有  粵ICP備18006729號

技術(shù)支持：佛山網(wǎng)站建設(shè)
